다이스(Dies)

다이스는 금속 재료의 외부에 나사산(수나사, 볼트형 나사)을 가공하는 수공구입니다. 주로 원형 봉재, 볼트 수리, 기계 부품 제작에 사용되며, 탭과는 반대되는 개념입니다. 다이스 공구에 대해서 알아보도록 하겠습니다.





1. 다이스 소개

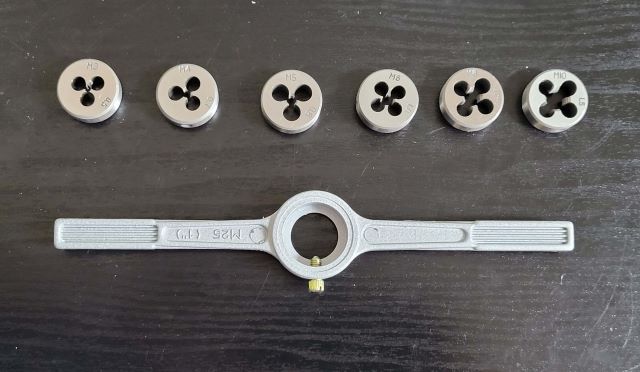

둥근 판 모양의 공구로, 안쪽에 나사산 형상의 절삭날이 새겨져 있어 원형 금속 봉에 회전시키며 절삭해 외나사를 형성하거나 탭 핸들처럼 다이스 전용 핸들(다이스 스톡)에 장착해 사용하고, 플라스틱, 파이프, 금속등에 나사산이 찍혀있거나, 이물질이 고착되어 있어서 체결이 안 되는 공작물에 보수작업용으로 많이 사용됩니다.



2. 다이스 종류 및 특징

 1. 고정형 다이스(Solid Die) : 고정된 내경으로 내구성 높아 정밀 가공이나 반복 작업에 적합합니다.

 2. 조절형 다이스(Adjustable Die) : 절삭 깊이 조절이 가능하고 틈이 있음, 나사 조임력에 조절 필요시 적합합니다.

 3. 슬릿 다이스(Split Die) : 양쪽에 홈 있어 약간의 크기 조절 가능하고 범용 작업에 적합합니다.

 4. 라운드 다이스(Round Die) : 가장 일반적으로 원형 구조의 일반 외나사 제작에 적합합니다.

 5. 헥사곤 다이스(Hex Die) : 육각형 외형으로 스패너로 고정 가능해서 간단한 수리 및 야외 작업에 적합합니다.

 6. 마신 다이스(Machine Die) : 기계 장비에 사용해서 대량 생산이나 고속 가공용으로 적합합니다.



3. 다이스 사용 방법

사용할 다이스를 다이스핸들에 끼워 넣고 고정하면 됩니다. 다이스 시작 부분을 제품 끝 부분에 조심스럽게 맞추고 면적을 일정하게 유지하며 가볍게 돌려 수나사를 만듭니다. 만약 다이 스을 처음 사용한다면 탭핑유나 방청유를 발라서 다이스핸들을 돌리면 다이스 작업에 도움이 됩니다. 다이스깊이가 늘어날수록 핸들에 힘이 엄청나게 느껴지게 됩니다. 다이스사이즈가 클수록 힘이 많이 들어가니 핸들도 작은 것보다는 큰 사이즈로 사용해서 힘을 고르게 유지하는 것이 중요합니다. 다이스작업을 천천히 회전시키면서 부드럽게 끝까지 이동시키면 좋습니다. 탭다이 스을 제거하고 외부에 남아있는 칩을 제거해 주시고 작업을 마무리해 주면 됩니다. 다이스핸들에서 다이 스을 제거 후 다이스 내부에 남아있는 칩을 깨끗이 제거 후 보관해 주시면 됩니다.



4. 다이스 사용 시 주의사항

다이스와 봉재료의 크기가 반드시 맞아야 합니다.(예: M8 다이스, 8mm 봉으로) 무리하게 힘으로 돌리지 마세요. 공구 파손 또는 나사 산이 찢어집니다. 다이스 시작 전에 절삭유 바르면서 작업하시기 바랍니다. 재품의 수직 또는 수평 정렬이 중요합니다. 비뚤어지면 나사 삽입 불량이 발생합니다. 절삭 후 버 처리로 나사 조립이 원활히 되도록 합니다.



다이스핸들 작업 시 손가락이 들어가지 않도록 주의해야 합니다. 핸들을 사용할 때는 다이스에 과도한 힘을 주어서는 안 됩니다. 천천히 회전시키면서 부드럽게 작업하는 게 좋습니다. 적당한 압력과 회전을 조절하면서 윤활유를 사용하면서 작업하는 걸 권장합니다. 주의사항을 준수하면서 다이스핸들 조작을 안전하게 하신다면 정확한 결과물을 얻을 수 있습니다. 지금까지 다이스 공구에 대해서 알아보았습니다. 작업에 필요한 수공구 지식을 최대한 알려드리고 활용할 수 있게 도움이 되도록 노력하겠습니다. 읽어주셔서 감사합니다.
