정밀 바이스(Precision Vise) 소개 및 활용 알아보기

정밀 바이스는 작업물(부품)을 고정하는 데 사용되는 수공구로, 특히 기계 가공, 정밀 측정, 조립, 금형 가공 등의 분야에서 높은 정밀도와 강성을 요구할 때나 작은 부품이나 특정한 모양의 부품을 고정할 수 있는 수치 제어 가능한 고정 장치입니다. 정밀 바이스공구에 대해서 알아보도록 하겠습니다.

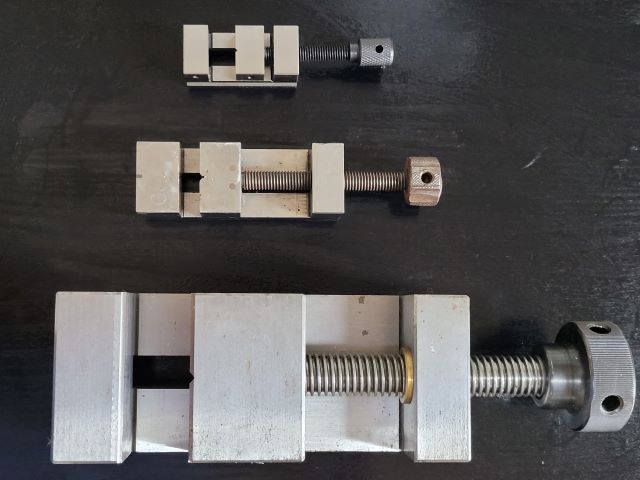

정밀바이스 소개

공작물이나 부품을 단단히 고정하여 가공, 측정, 조립 등을 정확하게 수행할 수 있도록 도와주는 고정용 공구로 일반 바이스보다 평행도, 직각도, 반복 위치 정밀도가 높아서 CNC 밀링, CNC 선반, 와이어 EDM 및 EDM 기계, 전자 제품, 시계, 자동차 부품, 등 다양한 산업 분야에서 사용되며, 각각의 응용 분야에 따라 다양한 종류가 있습니다. 다양한 재료로 만들어질 수 있으며, 각각 다른 각도와 굴곡을 가지고 있어 다양한 작업을 가능하게 합니다.



정밀 바이스 종류 및 특징

 1. 기계식 정밀 바이스(Mechanical Vise) : 나사 방식으로 수동 조작으로 가장 일반적 사용되며 밀링, 드릴링 가공등에 사용합니다.

 2. 유압식 정밀 바이스(Hydraulic Vise) : 유압식으로 빠르고 강력하게 고정할 수 있어 반복 생산이나 자동화 장비에 사용합니다.

 3. 공압식 정밀 바이스(Pneumatic Vise) : 공기압으로 동작해서 자동화 라인에 적합하여 대량 생산 공정에서 사용합니다.

 4. 앵글 바이스(Angle Vise) : 각도를 조절할 수 있어 비스듬한 면 가공에 사용합니다.

 5. 틸팅 바이스(Tilting Vise) : 수직/수평 회전이 가능해서 복합 가공 작업에 사용합니다.

 6. 콤파운드 바이스(Compound Vise) : X/Y 방향으로 이동 가능해서 정밀 위치 조절이 필요한 작업에 사용합니다.

 7. 자기식 바이스(Magnetic Vise) : 자력으로 고정하고 손상 없는 고정이 가능해서 얇은 소재나 정밀한 가공에 사용합니다.

 8. EDM 바이스 : 방전가공기 전용으로 방청 설계로 되어있어 EDM 기계나 금형 정밀 가공에 사용합니다.



정밀 바이스 활용 방법

작업대나 기계 테이블에 정밀 바이스를 고정하고 고정할 가공물이나 측정 대상물을 조 사이에 삽입 후 핸들을 돌리거나 유압/공압으로 조를 닫아 단단히 고정합니다. 수평/수직 상태 확인 후 작업(가공, 측정 등) 진행합니다. 작업 후 핸들 버튼을 통해 풀고 제품을 제거합니다. 사용 시 수평이나 직각도 확인이 중요하며, 게이지 블록이나 정반에서 측정 후 사용하면 정밀도 향상됩니다.



정밀 바이스 사용 시 주의사항

정밀 바이스를 사용하기 전에 작업 대상 부분의 접촉면을 청소해야 합니다. 청소하지 않은 상태에서 바이스를 사용하면 부품이 균일하게 고정되지 않을 수 있습니다. 작은 부품의 경우 고정력을 설정하는 것이 중요합니다. 그렇지 않으면 수치 불균형 문제로 인해 부품이 균일하게 고정되지 않을 수 있습니다. 정밀 바이스의 높이도 중요합니다. 바이스를 적절한 높이로 조절하면 작업 대상 부분을 균일하게 고정할 수 있습니다.



정밀 바이스는 작은 부품 및 대형 품목의 작업을 쉽게 할 수 있도록 도와주는 필수적인 도구입니다. 세부 작업을 수행하려면, 세부 작업에 적합한 바이스를 선택해야 하며, 작업 공간과 바이스가 만들어진 재료도 고려해야 합니다. 맞춤 정밀 바이스를 선택한다면, 정밀한 작업을 수행할 때 더욱 효과적으로 작업할 수 있습니다. 지금까지 정밀 바이스공구에 대해서 알아보았습니다. 작업에 필요한 수공구 지식을 최대한 알려드리고 활용할 수 있게 도움이 되도록 노력하겠습니다. 읽어주셔서 감사합니다.
